Подшипник SY 50 WDW (SKF)

Технические характеристики

Обозначение : SY 50 WDW

Размеры, мм : 50x54x34

Производитель : SKF

Диаметр внутренний, мм : 50

Диаметр наружный, мм : 54

Высота, мм : 34

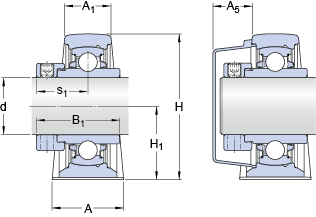

Технические данные из каталога производителя :

d - 50 мм

A - 54 мм

A₁ - 34 мм

A₅ - 29.5 мм

B₁ - 62.7 мм

H - 114 мм

H₁ - 57.2 мм

H₂ - 22 мм

J - 157 мм

J - максимальный - 165 мм

J - минимальный - 149 мм

L - 203 мм

Н - 26 мм

N₁ - 18 мм

s₁ - 38.1 мм

J₆ - 187 мм

J₇ - 19 мм

N₄ - 4 мм

Динамическая грузоподъемность - C - 35.1 кН

Статическая грузоподъемность - C₀ - 23.2 кН

Граничная нагрузка по усталости - P_u - 0.98 кН

Предельная частота вращения - 800 об/мин

Масса узла - 2.75 кг

Размер шестигранного ключа для установочного винта - Н - 5 мм

Рекомендуемый крутящий момент затяжки для установочного винта - 16.5 Нм

Рекомендуемый диаметр под крепежные болты, мм - G - 16 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.625 дюйм

Корпус - Material

- Чугун -
