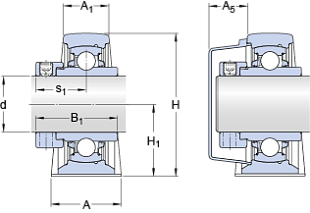

Подшипник SY 40 WDW (SKF)

Технические характеристики

Обозначение : SY 40 WDW

Размеры, мм : 40x48x30

Производитель : SKF

Диаметр внутренний, мм : 40

Диаметр наружный, мм : 48

Высота, мм : 30

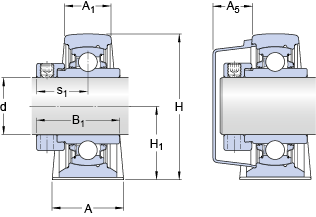

Технические данные из каталога производителя :

d - 40 мм

A - 48 мм

A₁ - 30 мм

A₅ - 23.5 мм

B₁ - 56.3 мм

H - 99 мм

H₁ - 49.2 мм

H₂ - 19 мм

J - 135.5 мм

J - максимальный - 146 мм

J - минимальный - 125 мм

L - 175 мм

Н - 24.5 мм

N₁ - 14 мм

s₁ - 34.9 мм

J₆ - 161 мм

J₇ - 17 мм

N₄ - 4 мм

Динамическая грузоподъемность - C - 30.7 кН

Статическая грузоподъемность - C₀ - 19 кН

Граничная нагрузка по усталости - P_u - 0.8 кН

Предельная частота вращения - 950 об/мин

Масса узла - 1.9 кг

Размер шестигранного ключа для установочного винта - Н - 5 мм

Рекомендуемый крутящий момент затяжки для установочного винта - 16.5 Нм

Рекомендуемый диаметр под крепежные болты, мм - G - 12 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.5 дюйм

Корпус - Material

- Чугун -
