Подшипник SY 30 FM (SKF)

Технические характеристики

Обозначение : SY 30 FM

Размеры, мм : 30x40x25

Производитель : SKF

Диаметр внутренний, мм : 30

Диаметр наружный, мм : 40

Высота, мм : 25

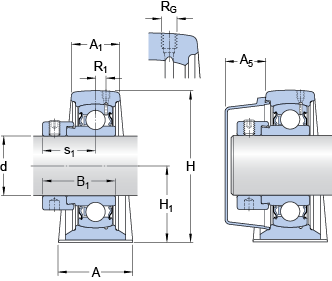

Технические данные из каталога производителя :

d - 30 мм

A - 40 мм

A₁ - 25 мм

A₅ - 20 мм

B₁ - 35.7 мм

H - 82 мм

H₁ - 42.9 мм

H₂ - 17 мм

J - 117.5 мм

J - максимальный - 127 мм

J - минимальный - 108 мм

L - 152 мм

Н - 23.5 мм

N₁ - 14 мм

s₁ - 26.7 мм

J₆ - 140 мм

J₇ - 14 мм

N₄ - 4 мм

D_N - 6.5 мм

SW_N - 7 мм

G_N - 1/4-28 SAE-LT

R_G - 1/4-28 UNF

R₁ - 3 мм

R_? - 45 °

Динамическая грузоподъемность - C - 19.5 кН

Статическая грузоподъемность - C₀ - 11.2 кН

Граничная нагрузка по усталости - P_u - 0.475 кН

Предельная частота вращения - 6300 об/мин

Масса узла - 1.05 кг

Размер шестигранного ключа для установочного винта - Н - 4 мм

Рекомендуемый крутящий момент затяжки для установочного винта - 6.5 Нм

Рекомендуемый диаметр под крепежные болты, мм - G - 12 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.5 дюйм

Корпус - Material

- Чугун -
