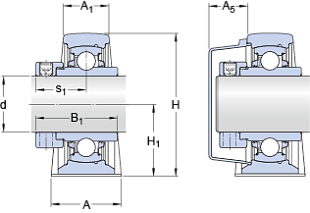

Подшипник SY 25 WDW (SKF)

Технические характеристики

Обозначение : SY 25 WDW

Размеры, мм : 25x36x22

Производитель : SKF

Диаметр внутренний, мм : 25

Диаметр наружный, мм : 36

Высота, мм : 22

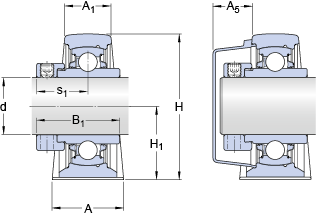

Технические данные из каталога производителя :

d - 25 мм

A - 36 мм

A₁ - 22 мм

A₅ - 18 мм

B₁ - 44.4 мм

H - 70 мм

H₁ - 36.5 мм

H₂ - 16 мм

J - 102 мм

J - максимальный - 110 мм

J - минимальный - 94 мм

L - 130 мм

Н - 19.5 мм

N₁ - 11.5 мм

s₁ - 26.9 мм

J₆ - 120 мм

J₇ - 13 мм

N₄ - 4 мм

Динамическая грузоподъемность - C - 14 кН

Статическая грузоподъемность - C₀ - 7.8 кН

Граничная нагрузка по усталости - P_u - 0.335 кН

Предельная частота вращения - 1500 об/мин

Масса узла - 0.76 кг

Размер шестигранного ключа для установочного винта - Н - 3 мм

Рекомендуемый крутящий момент затяжки для установочного винта - 4 Нм

Рекомендуемый диаметр под крепежные болты, мм - G - 10 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.375 дюйм

Корпус - Material

- Чугун -
