Подшипник SY 1.1/4 WDW (SKF)

Технические характеристики

Обозначение : SY 1.1/4 WDW

Размеры, мм : 31.75x45x27

Производитель : SKF

Диаметр внутренний, мм : 31,75

Диаметр наружный, мм : 45

Высота, мм : 27

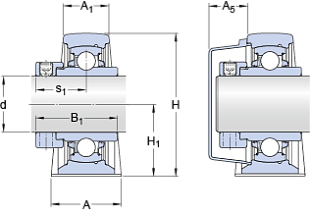

Технические данные из каталога производителя :

d - 31.75 мм

A - 45 мм

A₁ - 27 мм

A₅ - 22 мм

B₁ - 51.1 мм

H - 93 мм

H₁ - 47.6 мм

H₂ - 19 мм

J - 126 мм

J - максимальный - 133 мм

J - минимальный - 119 мм

L - 160 мм

Н - 21 мм

N₁ - 14 мм

s₁ - 32.3 мм

J₆ - 146 мм

J₇ - 15.5 мм

N₄ - 4 мм

Динамическая грузоподъемность - C - 25.5 кН

Статическая грузоподъемность - C₀ - 15.3 кН

Граничная нагрузка по усталости - P_u - 0.655 кН

Предельная частота вращения - 1100 об/мин

Масса узла - 1.65 кг

Размер шестигранного ключа для установочного винта - Н - 4.762 мм

Рекомендуемый крутящий момент затяжки для установочного винта - 16.5 Нм

Рекомендуемый диаметр под крепежные болты, мм - G - 12 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.5 дюйм

Корпус - Material

- Чугун -
