Подшипник FYTJ 30 KF (SKF)

Технические характеристики

Обозначение : FYTJ 30 KF

Размеры, мм : 25x30.5x13.5

Производитель : SKF

Диаметр внутренний, мм : 25

Диаметр наружный, мм : 30,5

Высота, мм : 13,5

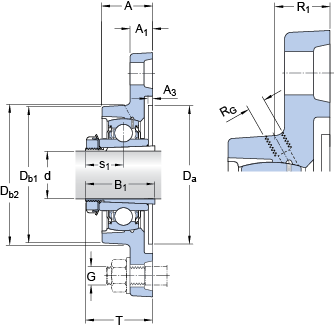

Технические данные из каталога производителя :

d - 25 мм

A - 30.5 мм

A₁ - 13.5 мм

A₃ - H14 - 3.2 мм

B₁ - 38 мм

D_a - H11 - 76.2 мм

D_b1 - 77 мм

D_b2 - 80 мм

J - 117 мм

H - 148 мм

L - 80 мм

Н - 16 мм

s₁ - ? - 22.5 мм

T - 40.5 мм

J₆ - 99 мм

J₇ - 12.5 мм

N₄ - 2 мм

D_N - 6.5 мм

SW_N - 7 мм

G_N - 1/4-28 SAE-LT

R_G - 1/4-28 UNF

R₁ - 19 мм

R_? - 45 °

Динамическая грузоподъемность - C - 19.5 кН

Статическая грузоподъемность - C₀ - 11.2 кН

Граничная нагрузка по усталости - P_u - 0.475 кН

Предельная частота вращения - 6300 об/мин

Масса подшипникового узла - 0.9 кг

Соответствующий гаечный ключ - HN 5-6

Рекомендуемый угол затяжки стопорной гайки - ? - 95 °

Рекомендуемый диаметр под крепежные болты, мм - G - 14 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.563 дюйм

Корпус - Материал корпуса

- Чугун -
