Подшипник FYTJ 25 TF (SKF)

Технические характеристики

Обозначение : FYTJ 25 TF

Размеры, мм : 25x27x14

Производитель : SKF

Диаметр внутренний, мм : 25

Диаметр наружный, мм : 27

Высота, мм : 14

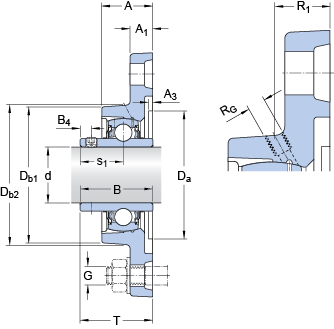

Технические данные из каталога производителя :

d - 25 мм

A - 27 мм

A₁ - 14 мм

A₃ - H14 - 3.2 мм

B - 34.1 мм

B₄ - 5 мм

D_a - H11 - 63.5 мм

D_b1 - 65 мм

D_b2 - 68 мм

J - 99 мм

H - 130 мм

L - 68 мм

Н - 16 мм

s₁ - 19.8 мм

T - 35.8 мм

J₆ - 81 мм

J₇ - 12 мм

N₄ - 2 мм

D_N - 6.5 мм

SW_N - 7 мм

G_N - 1/4-28 SAE-LT

R_G - 1/4-28 UNF

R₁ - 18 мм

R_? - 45 °

Динамическая грузоподъемность - C - 14 кН

Статическая грузоподъемность - C₀ - 7.8 кН

Граничная нагрузка по усталости - P_u - 0.335 кН

Предельная частота вращения - 7000 об/мин

Масса подшипникового узла - 0.59 кг

Резьба установочного винта - G₂ - M6x0.75

Размер шестигранного ключа для установочного винта - Н - 3 мм

Рекомендуемый крутящий момент затяжки для установочного винта - 4 Нм

Рекомендуемый диаметр под крепежные болты, мм - G - 14 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.563 дюйм

Корпус - Материал корпуса

- Чугун -
