Подшипник FYTB 1. LDW (SKF)

Технические характеристики

Обозначение : FYTB 1. LDW

Размеры, мм : 25.4x41.7x30

Производитель : SKF

Диаметр внутренний, мм : 25,4

Диаметр наружный, мм : 41,7

Высота, мм : 30

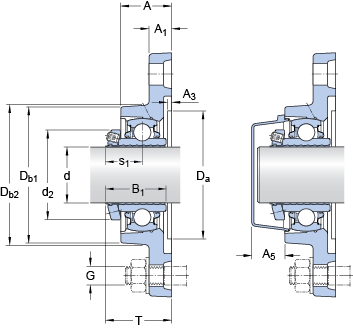

Технические данные из каталога производителя :

d - 25.4 мм

d₂ - 41.7 мм

A - 30 мм

A₁ - 12 мм

A₃ - H14 - 3.2 мм

A₅ - 18 мм

B₁ - 33 мм

D_a - H11 - 63.5 мм

D_b1 - 65 мм

D_b2 - 70 мм

J - 99 мм

H - 124 мм

L - 70 мм

Н - 11.5 мм

s₁ - 21 мм

T - 40 мм

J₆ - 81 мм

J₇ - 12 мм

N₄ - 2 мм

R_G - 1/4-28 UNF

R₁ - 20.5 мм

R_? - 45 °

Динамическая грузоподъемность - C - 14 кН

Статическая грузоподъемность - C₀ - 7.8 кН

Граничная нагрузка по усталости - P_u - 0.335 кН

Предельная частота вращения - 1500 об/мин

Масса подшипникового узла - 0.57 кг

Резьба установочного винта - G₂ - 1/4-28 UNF

Размер шестигранного ключа для установочного винта - Н - 3.175 мм

Рекомендуемый крутящий момент затяжки для установочного винта - 4 Нм

Рекомендуемый диаметр под крепежные болты, мм - G - 10 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.375 дюйм

Соответствующий монтажный комплект SKF - 626830

Корпус - Материал корпуса

- Чугун -
