Подшипник FYTB 1.1/4 TF (SKF)

Технические характеристики

Обозначение : FYTB 1.1/4 TF

Размеры, мм : 31.75x34.5x13

Производитель : SKF

Диаметр внутренний, мм : 31,75

Диаметр наружный, мм : 34,5

Высота, мм : 13

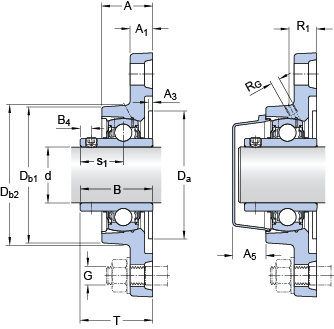

Технические данные из каталога производителя :

d - 31.75 мм

A - 34.5 мм

A₁ - 13 мм

A₃ - H14 - 3.2 мм

A₅ - 22 мм

B - 42.9 мм

B₄ - 6 мм

D_a - H11 - 88.9 мм

D_b1 - 88 мм

D_b2 - 96 мм

J - 130 мм

H - 156 мм

L - 96 мм

Н - 14 мм

s₁ - 25.4 мм

T - 46.4 мм

J₆ - 106 мм

J₇ - 15 мм

N₄ - 2 мм

D_N - 6.5 мм

SW_N - 7 мм

G_N - 1/4-28 SAE-LT

R_G - 1/4-28 UNF

R₁ - 22 мм

R_? - 45 °

Динамическая грузоподъемность - C - 25.5 кН

Статическая грузоподъемность - C₀ - 15.3 кН

Граничная нагрузка по усталости - P_u - 0.655 кН

Предельная частота вращения - 5300 об/мин

Масса подшипникового узла - 1.25 кг

Резьба установочного винта - G₂ - 5/16-24 UNF

Размер шестигранного ключа для установочного винта - Н - 3.969 мм

Рекомендуемый крутящий момент затяжки для установочного винта - 6.5 Нм

Рекомендуемый диаметр под крепежные болты, мм - G - 12 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.5 дюйм

Корпус - Материал корпуса

- Чугун -
