Подшипник FYT 1.5/16 TF (SKF)

Технические характеристики

Обозначение : FYT 1.5/16 TF

Размеры, мм : 33.338x35x13

Производитель : SKF

Диаметр внутренний, мм : 33,338

Диаметр наружный, мм : 35

Высота, мм : 13

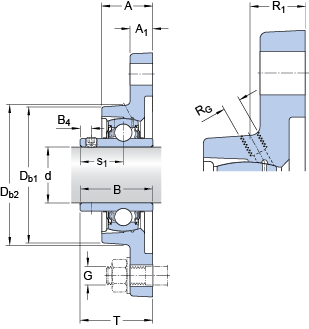

Технические данные из каталога производителя :

d - 33.338 мм

A - 35 мм

A₁ - 13 мм

B - 42.9 мм

B₄ - 6 мм

D_b1 - 88 мм

D_b2 - 96 мм

J - 130 мм

H - 156 мм

L - 96 мм

Н - 14.5 мм

s₁ - 25.4 мм

T - 46.4 мм

J₆ - 106 мм

J₇ - 15 мм

N₄ - 2 мм

D_N - 6.579 мм

SW_N - 11.112 мм

G_N - 1/8-27 NPT

R_G - 1/8-27 NPT

R₁ - 21.5 мм

R_? - 45 °

Динамическая грузоподъемность - C - 25.5 кН

Статическая грузоподъемность - C₀ - 15.3 кН

Граничная нагрузка по усталости - P_u - 0.655 кН

Предельная частота вращения - 5300 об/мин

Масса подшипникового узла - 1.25 кг

Резьба установочного винта - G₂ - 5/16-24 UNF

Размер шестигранного ключа для установочного винта - Н - 3.969 мм

Рекомендуемый крутящий момент затяжки для установочного винта - 6.5 Нм

Рекомендуемый диаметр под крепежные болты, мм - G - 12 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.5 дюйм

Корпус - Материал корпуса

- Чугун -
