Подшипник FYJ 3/4 TF (SKF)

Технические характеристики

Обозначение : FYJ 3/4 TF

Размеры, мм : 19.05x25.5x11

Производитель : SKF

Диаметр внутренний, мм : 19,05

Диаметр наружный, мм : 25,5

Высота, мм : 11

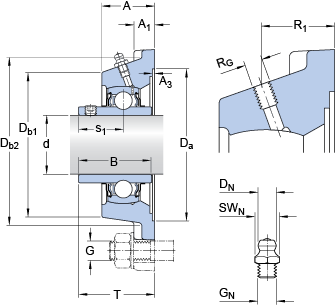

Технические данные из каталога производителя :

d - 19.05 мм

A - 25.5 мм

A₁ - 11 мм

A₃ - H14 - 3.2 мм

B - 31 мм

D_a - H11 - 68.3 мм

D_b1 - 58 мм

D_b2 - 64 мм

J - 64 мм

L - 86 мм

Н - 12 мм

s₁ - 18.3 мм

T - 33.3 мм

J₆ - 74 мм

J₇ - 16 мм

N₄ - 4 мм

D_N - 6.5 мм

SW_N - 7 мм

G_N - 1/4-28 SAE-LT

R_G - 1/4-28 UNF

R₁ - 17 мм

Динамическая грузоподъемность - C - 12.7 кН

Статическая грузоподъемность - C₀ - 6.6 кН

Граничная нагрузка по усталости - P_u - 0.28 кН

Предельная частота вращения - 8500 об/мин

Масса подшипникового узла - 0.54 кг

Резьба установочного винта - G₂ - 1/4-28 UNF

Размер шестигранного ключа для установочного винта - Н - 3.175 мм

Рекомендуемый крутящий момент затяжки для установочного винта - 4 Нм

Рекомендуемый диаметр под крепежные болты, мм - G - 10 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.375 дюйм

Корпус - Материал корпуса

- Чугун -
