Подшипник FYJ 1. TF (SKF)

Технические характеристики

Обозначение : FYJ 1. TF

Размеры, мм : 25.4x27x12

Производитель : SKF

Диаметр внутренний, мм : 25,4

Диаметр наружный, мм : 27

Высота, мм : 12

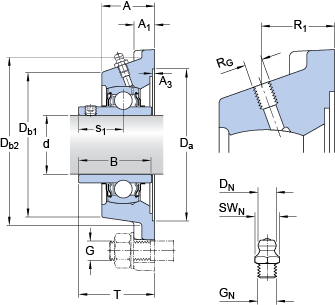

Технические данные из каталога производителя :

d - 25.4 мм

A - 27 мм

A₁ - 12 мм

A₃ - H14 - 3.2 мм

B - 34.1 мм

D_a - H11 - 74.6 мм

D_b1 - 66 мм

D_b2 - 72 мм

J - 70 мм

L - 95 мм

Н - 12 мм

s₁ - 19.8 мм

T - 35.8 мм

J₆ - 83 мм

J₇ - 19 мм

N₄ - 4 мм

D_N - 6.5 мм

SW_N - 7 мм

G_N - 1/4-28 SAE-LT

R_G - 1/4-28 UNF

R₁ - 18.5 мм

Динамическая грузоподъемность - C - 14 кН

Статическая грузоподъемность - C₀ - 7.8 кН

Граничная нагрузка по усталости - P_u - 0.335 кН

Предельная частота вращения - 7000 об/мин

Масса подшипникового узла - 0.7 кг

Резьба установочного винта - G₂ - 1/4-28 UNF

Размер шестигранного ключа для установочного винта - Н - 3.175 мм

Рекомендуемый крутящий момент затяжки для установочного винта - 4 Нм

Рекомендуемый диаметр под крепежные болты, мм - G - 10 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.375 дюйм

Корпус - Материал корпуса

- Чугун -
