Подшипник FYC 50 TF (SKF)

Технические характеристики

Обозначение : FYC 50 TF

Производитель : SKF

Диаметр внутренний, мм : 50

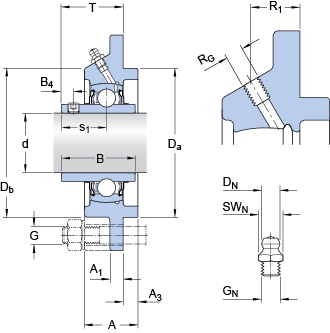

Технические данные из каталога производителя :

d - 50 мм

A - 39.5 мм

A₁ - 14 мм

A₃ - 12 мм

B - 51.6 мм

B₄ - 9 мм

D_a - h8 - 110 мм

D_b - 113.1 мм

J - 138 мм

J₁ - 97.6 мм

L - 165 мм

Н - 16 мм

s₁ - 32.6 мм

T - 42.6 мм

D_N - 6.5 мм

SW_N - 7 мм

G_N - 1/4-28 SAE-LT

R_G - 1/4-28 UNF

R₁ - 22 мм

Динамическая грузоподъемность - C - 35.1 кН

Статическая грузоподъемность - C₀ - 23.2 кН

Граничная нагрузка по усталости - P_u - 0.98 кН

Предельная частота вращения для вала с допуском h6 - 4000 об/мин

Масса узла - 2.85 кг

Резьба установочного винта - G₂ - M10x1

Размер шестигранного ключа для установочного винта - Н - 5 мм

Рекомендуемый крутящий момент затяжки для установочного винта - 16.5 Нм

Рекомендуемый диаметр под крепежные болты, мм - G - 14 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.563 дюйм

Подшипник - YAR 210-2F

Корпус - FYC 510
