Подшипник FYC 25 TF (SKF)

Технические характеристики

Обозначение : FYC 25 TF

Размеры, мм : 25x27x7

Производитель : SKF

Диаметр внутренний, мм : 25

Диаметр наружный, мм : 27

Высота, мм : 7

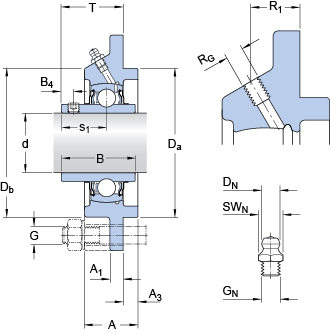

Технические данные из каталога производителя :

d - 25 мм

A - 27 мм

A₁ - 7 мм

A₃ - 6 мм

B - 34.1 мм

B₄ - 5 мм

D_a - h8 - 70 мм

D_b - 70 мм

J - 90 мм

J₁ - 63.6 мм

L - 115 мм

Н - 12 мм

s₁ - 19.8 мм

T - 29.8 мм

D_N - 6.5 мм

SW_N - 7 мм

G_N - 1/4-28 SAE-LT

R_G - 1/4-28 UNF

R₁ - 16 мм

Динамическая грузоподъемность - C - 14 кН

Статическая грузоподъемность - C₀ - 7.8 кН

Граничная нагрузка по усталости - P_u - 0.335 кН

Предельная частота вращения для вала с допуском h6 - 7000 об/мин

Масса узла - 0.92 кг

Резьба установочного винта - G₂ - M6x0.75

Размер шестигранного ключа для установочного винта - Н - 3 мм

Рекомендуемый крутящий момент затяжки для установочного винта - 4 Нм

Рекомендуемый диаметр под крепежные болты, мм - G - 10 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.375 дюйм

Подшипник - YAR 205-2F

Корпус - FYC 505
