Подшипник FY 1.7/16 TDW (SKF)

Технические характеристики

Обозначение : FY 1.7/16 TDW

Производитель : SKF

Диаметр внутренний, мм : 36.512

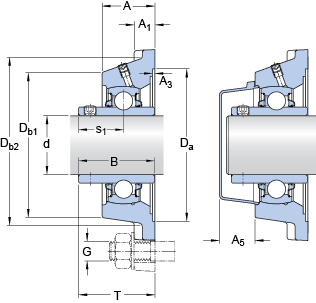

Технические данные из каталога производителя :

d - 36.512 мм

A - 34.5 мм

A₁ - 13 мм

A₃ - H14 - 3.2 мм

A₅ - 22 мм

B - 42.9 мм

D_a - H11 - 106.4 мм

D_b1 - 87 мм

D_b2 - 95 мм

J - 92 мм

L - 118 мм

Н - 14 мм

s₁ - 25.4 мм

T - 46.4 мм

J₆ - 106 мм

J₇ - 29 мм

N₄ - 4 мм

R_G - 1/4-28 UNF

R₁ - 22.5 мм

Динамическая грузоподъемность - C - 25.5 кН

Статическая грузоподъемность - C₀ - 15.3 кН

Граничная нагрузка по усталости - P_u - 0.655 кН

Предельная частота вращения - 1100 об/мин

Масса подшипникового узла - 1.3 кг

Резьба установочного винта - G₂ - 5/16-24 UNF

Размер шестигранного ключа для установочного винта - Н - 3.969 мм

Рекомендуемый крутящий момент затяжки для установочного винта - 6.5 Нм

Рекомендуемый диаметр под крепежные болты, мм - G - 12 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.5 дюйм

Корпус - Материал корпуса

- Чугун -
