Подшипник FY 1.1/2 LF/AH (SKF)

Технические характеристики

Обозначение : FY 1.1/2 LF/AH

Размеры, мм : 38.1x38.5x14

Производитель : SKF

Диаметр внутренний, мм : 38,1

Диаметр наружный, мм : 38,5

Высота, мм : 14

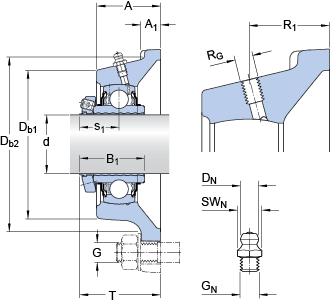

Технические данные из каталога производителя :

d - 38.1 мм

A - 38.5 мм

A₁ - 14 мм

B₁ - 42.9 мм

D_b1 - 98 мм

D_b2 - 106 мм

J - 101.5 мм

L - 130 мм

Н - 14.5 мм

s₁ - 25.9 мм

T - 49.9 мм

J₆ - 118 мм

J₇ - 34 мм

N₄ - 4 мм

D_N - 6.579 мм

SW_N - 11.112 мм

G_N - 1/8-27 NPT

R_G - 1/8-27 NPT

R₁ - 25 мм

Динамическая грузоподъемность - C - 30.7 кН

Статическая грузоподъемность - C₀ - 19 кН

Граничная нагрузка по усталости - P_u - 0.8 кН

Предельная частота вращения - 4800 об/мин

Масса подшипникового узла - 1.8 кг

Резьба установочного винта - G₂ - M6

Размер шестигранного ключа для установочного винта - Н - 3 мм

Рекомендуемый крутящий момент затяжки для установочного винта - 7.4 Нм

Рекомендуемый диаметр под крепежные болты, мм - G - 12 мм

Рекомендуемый диаметр под крепежные болты, дыймы - G - 0.5 дюйм

Соответствующий монтажный комплект SKF - 626830

Корпус - Материал корпуса

- Чугун -
