Подшипник AST11 F22200 (AST)

Технические характеристики

Обозначение : AST11 F22200

Производитель : AST

Диаметр внутренний, мм : 22

Диаметр наружный, мм : 25

Технические данные из каталога производителя :

(размеры в мм)

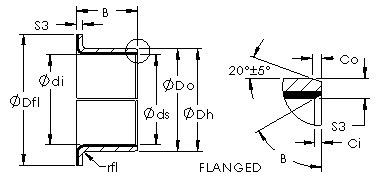

Bearing Type - flanged

Shaft Dia., Nominal (d) - 22.0000

Shaft Size (ds) - 22 -0.02 / -0.041

Housing Bore Dia. (Dh) - 25 +0.021 / +0

Bearing Outside Diameter, Nominal(Do) - 25.000

Bearing Outside Diameter Tolerance (Do tol.) - 25.075 / 25.035

Bearing Bore after Mounting (di) - 22.071 / 21.99

Average Clearance (Cd) - 0.0610

Wall Thickness (S3) - 1.505

Bearing Length, Nominal (B) - 20.000

Bearing Length Tolerance (B tol.) - +0.25 / -0.25

OD Chamfer Length (Co) - 0.700

ID Chamfer Angle (B deg.) - 30

ID Chamfer Length (Ci) - 0.500

Flange Dia. (Dfl pm 0.5) - 32.000

Flange Radius (rfl) - 1.500

Material - Bronze shell with PTFE / Fiber lining

This bearing can be used dry or with lubrication.

Please review the technical information on the requirements for the mating shaft.
