Подшипник AST11 F10090 (AST)

Технические характеристики

Обозначение : AST11 F10090

Производитель : AST

Диаметр внутренний, мм : 10

Диаметр наружный, мм : 12

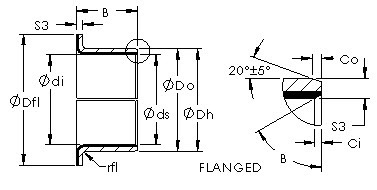

Технические данные из каталога производителя :

(размеры в мм)

Bearing Type - flanged

Shaft Dia., Nominal (d) - 10.0000

Shaft Size (ds) - 10 -0.016 / -0.034

Housing Bore Dia. (Dh) - 12 +0.018 / +0

Bearing Outside Diameter, Nominal(Do) - 12.000

Bearing Outside Diameter Tolerance (Do tol.) - 12.055 / 12.025

Bearing Bore after Mounting (di) - 10.058 / 9.99

Average Clearance (Cd) - 0.0450

Wall Thickness (S3) - 1.005

Bearing Length, Nominal (B) - 9.000

Bearing Length Tolerance (B tol.) - +0.25 / -0.25

OD Chamfer Length (Co) - 0.600

ID Chamfer Angle (B deg.) - 30

ID Chamfer Length (Ci) - 0.300

Flange Dia. (Dfl pm 0.5) - 18.000

Flange Radius (rfl) - 1.000

Material - Bronze shell with PTFE / Fiber lining

This bearing can be used dry or with lubrication.

Please review the technical information on the requirements for the mating shaft.
