Подшипник ICOS-D1B04 TN9 (SKF)

Технические характеристики

Обозначение : ICOS-D1B04 TN9

Размеры, мм : 20x47x14

Производитель : SKF

Диаметр внутренний, мм : 20

Диаметр наружный, мм : 47

Высота, мм : 14

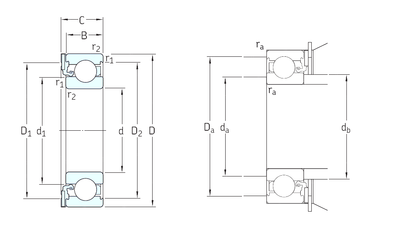

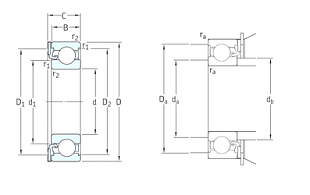

Технические данные из каталога производителя :

Внутренний диаметр (d) - 20 мм.

Наружный диаметр (D) - 47 мм.

Ширина (высота) (B) - 14 мм.

Ширина наружной обоймы (C) - 16,2 мм.

Размер (d1) - 28,8 мм.

Размер (r1 min.) - 1 мм.

Размер (r2 min.) - 1 мм.

Размер (D1) - 42 мм.

Размер (D2) - 40,59 мм.

Размер сопряженных деталей (da min.) - 25,6

Размер сопряженных деталей (da max) - 28,8

Размер сопряженных деталей (Da max.) - 41,4

Размер сопряженных деталей (db max.) - 28,5

Размер сопряженных деталей (db min) - 25,6

Размер сопряженных деталей (ra max.) - 1

Масса - 0,11 Кг

Грузоподъемность динамическая (C) - 13,5 кН

Грузоподъемность статическая (C0) - 6,55 кН

Граничная нагрузка по усталости (Pu) - 0,28

Частота вращения предельная - 9300 об/мин

Расчетный коэффициент (f0) - 13

Расчетный коэффициент (kr) - 0,025

Количество дорожек качения - 1

Уплотнение - Есть
