Подшипник ICOS-D1B02 TN9 (SKF)

Технические характеристики

Обозначение : ICOS-D1B02 TN9

Размеры, мм : 15x35x11

Производитель : SKF

Диаметр внутренний, мм : 15

Диаметр наружный, мм : 35

Высота, мм : 11

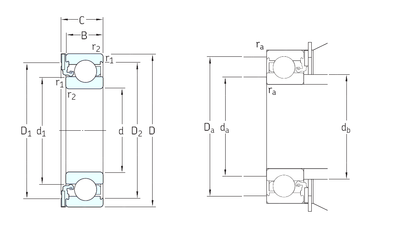

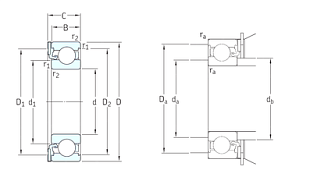

Технические данные из каталога производителя :

Внутренний диаметр (d) - 15 мм.

Наружный диаметр (D) - 35 мм.

Ширина (высота) (B) - 11 мм.

Ширина наружной обоймы (C) - 13,2 мм.

Размер (d1) - 21,7 мм.

Размер (r1 min.) - 0,6 мм.

Размер (r2 min.) - 0,6 мм.

Размер (D1) - 30,8 мм.

Размер (D2) - 30,35 мм.

Размер сопряженных деталей (da min.) - 19,2

Размер сопряженных деталей (da max) - 21,7

Размер сопряженных деталей (Da max.) - 30,8

Размер сопряженных деталей (db max.) - 21,5

Размер сопряженных деталей (db min) - 19,2

Размер сопряженных деталей (ra max.) - 0,6

Масса - 0,048 Кг

Грузоподъемность динамическая (C) - 8,06 кН

Грузоподъемность статическая (C0) - 3,75 кН

Граничная нагрузка по усталости (Pu) - 0,16

Частота вращения предельная - 12000 об/мин

Расчетный коэффициент (f0) - 13

Расчетный коэффициент (kr) - 0,025

Количество дорожек качения - 1

Уплотнение - Есть
