Подшипник 314NR (SKF)

Технические характеристики

Обозначение : 314NR

Размеры, мм : 70x150x35

Производитель : SKF

Диаметр внутренний, мм : 70

Диаметр наружный, мм : 150

Высота, мм : 35

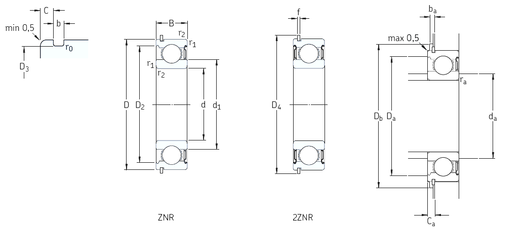

Технические данные из каталога производителя :

Внутренний диаметр (d) - 70 мм.

Наружный диаметр (D) - 150 мм.

Ширина (высота) (B) - 35 мм.

Ширина наружной обоймы (C) - 35 мм.

Размер (b) - 3,1 мм.

Размер (d1) - 93,7 мм.

Размер (f) - 2,82 мм.

Размер (r0 max.) - 0,6 мм.

Размер (r1 min.) - 2,1 мм.

Размер (r2 min.) - 2,1 мм.

Размер (C) - 4,9 мм.

Размер (D2) - 130 мм.

Размер (D3) - 145,24 мм.

Размер (D4) - 159,7 мм.

Размер сопряженных деталей (ba min.) - 3,5

Размер сопряженных деталей (Ca max.) - 7,72

Размер сопряженных деталей (da min.) - 82

Размер сопряженных деталей (da max) - 93,7

Размер сопряженных деталей (Da max.) - 138

Размер сопряженных деталей (Db min.) - 162

Размер сопряженных деталей (ra max.) - 2

Масса - 2,75 Кг

Грузоподъемность динамическая (C) - 114 кН

Грузоподъемность статическая (C0) - 102 кН

Граничная нагрузка по усталости (Pu) - 4,15

Частота вращения номинальная - 8000 об/мин

Частота вращения предельная - 5000 об/мин

Расчетный коэффициент (kr) - 0,05

Количество дорожек качения - 1

Уплотнение - Нет
