Подшипник 3309 DNRCBM (SKF)

Технические характеристики

Обозначение : 3309 DNRCBM

Размеры, мм : 45x100x39,7

Производитель : SKF

Диаметр внутренний, мм : 45

Диаметр наружный, мм : 100

Высота, мм : 39,7

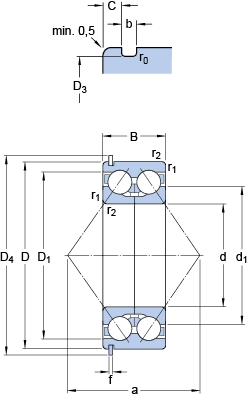

Технические данные из каталога производителя :

d - 45 мм

D - 100 мм

B - 39.7 мм

d₁ - - 67.95 мм

D₁ - - 86.53 мм

D₃ - 96.8 мм

D₄ - 106.5 мм

C - 3.28 мм

b - 2.7 мм

f - 2.46 мм

r₀ - максимальный - 0.6 мм

r_1,2 - минимальный - 1.5 мм

a - 79 мм

d_a - минимальный - 54 мм

r_a - максимальный - 1.5 мм

Динамическая грузоподъемность - C - 61.8 кН

Статическая грузоподъемность - C₀ - 52 кН

Граничная нагрузка по усталости - P_u - 2.2 кН

Номинальная частота вращения - 6000 об/мин

Предельная частота вращения - 6300 об/мин

Расчетный коэффициент - k_r - 0.095

Расчетный коэффициент - e - 1.14

Расчетный коэффициент - X - 0.57

Расчетный коэффициент - Y₀ - 0.52

Расчетный коэффициент - Y₁ - 0.55

Расчетный коэффициент - Y₂ - 0.93

Масса подшипника - 1.5 кг
