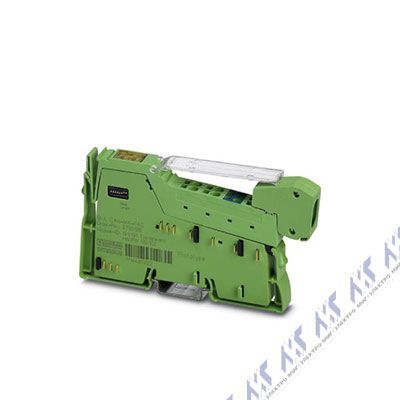

IB IL CAN-MA-PAC - Компоненты системы

Клемма предназначена для установки внутри станции Inline.Они обеспечивают возможность сопряжения шинной системы CAN нижнего уровня со станцией Inline и таким образом с используемой шинной системой.Внутри станции Inline клеммный модуль функционирует как ведущее устройство CAN для CAN-системы нижнего уровня.Специальные инженерные решения и испытания позволяют использовать клеммы в экстремальных условиях окружающей среды.Особенности CAN- Ведущее устройство CAN- Протокол: прозрачный режим- Скорость передачи данных: макс. 1 Мбит/с- Наименьший пакет данных: 1 байт- Обмен диагностическими сообщениями и сообщениями об ошибках через слово состоянияОсобенности локальной шины- Скорость передачи 500 кбит/с- Максимальный размер пакета данных 2 x 64 байт (= 128 байт = 64 слова)- Ширина канала данных: 126 байт- Ширина слова команды/состояния: 2 байтаОбщие особенности- Последовательный интерфейс с подключенным модулем памяти для
